Фланцы плоские и воротниковые: что нужно знать монтажнику и проектировщику.

Фланцевое соединение — это стандартное и проверенное временем решение для стыковки труб, запорной и трубопроводной арматуры и другого сантехнического оборудования. Вопрос выбора между плоским и воротниковым фланцем возникает на этапе проектирования любого промышленного трубопровода. Оба типа изготавливаются по ГОСТ 33259-2015, но конструктивные различия определяют их принципиально разную роль в системе.

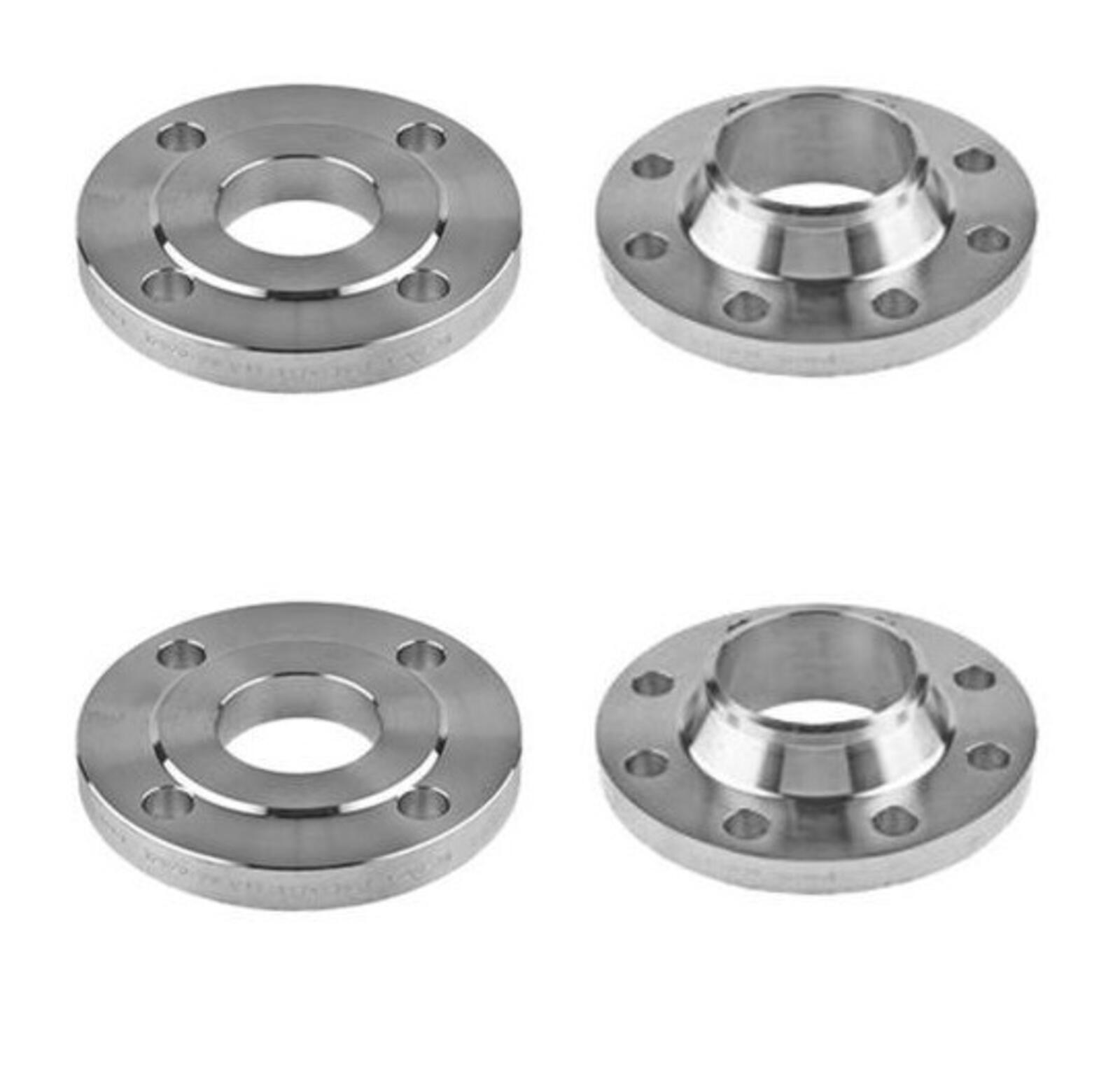

Первый тип (тип 01) представляет собой плоское кольцо, которое приваривается к трубе по периметру. Второй (тип 11) оснащен коническим переходом — воротником, который берет на себя нагрузку от изгибающих усилий . Кажущаяся простота выбора оборачивается проблемами, если не учитывать условия эксплуатации: рабочее давление, температуру среды и цикличность нагрузок.

Конструктивные особенности и ограничения по применению

Плоские фланцы — это экономичное решение для систем с невысокими требованиями. Они работают при номинальном давлении не более PN 25 (2,5 МПа) и температуре до 300°C . Обратите внимание: использовать их на средах с вредными веществами 1-3 классов опасности при давлении PN 10 без запаса прочности нельзя — ГОСТ требует брать фланцы на ступень выше, то есть PN 16 .

Есть и скрытые ограничения. Плоские фланцы не ставят на трубопроводы, работающие в режиме частых циклов: пуски-остановы, скачки давления. Если число циклов превышает 2·10³ за весь срок службы, сварное соединение может не выдержать . Для сред, вызывающих коррозионное растрескивание, этот тип также под запретом.

Воротниковые фланцы (тип 11) лишены этих недостатков. Конический переход равномерно распределяет напряжения от сварного шва по телу фланца . Их применяют при давлении свыше PN 25 и температуре выше 300°C, где плоские аналоги уже не работают . Это стандартное решение для магистральных нефтепроводов, химических производств и высокотемпературных энергетических установок.

Таблица количества отверстий для плоских и воротниковых фланцев

Количество крепежных отверстий — параметр, который совпадает у обоих типов фланцев при одинаковом диаметре и давлении. Приводим сводные данные по ГОСТ 33259-2015 для быстрого подбора в проектах.

Из практики: при заказе часто смотрят только на диаметр и давление, забывая про исполнение уплотнительной поверхности. Фланцы с соединительным выступом (исполнение В) — самый ходовой вариант, но для агрессивных сред применяют шип-паз (исполнения C, D, L, M) . Проверяйте этот момент в спецификации, иначе на монтаже вскроется несоосность.

Сравнение плоских и воротниковых фланцев

Разберем ключевые отличия, влияющие на выбор.

• Тип нагружения. Плоские фланцы работают на статические нагрузки. Если в системе ожидаются вибрации, гидроудары или частые температурные расширения, ставят только воротниковые. Конический переход гасит усталостные напряжения, которых боится плоский фланец .
• Контроль сварного шва. У плоского фланца шов находится в зоне растяжения, и проверить его качество сложно. У воротникового стыковой шов с полным проплавлением доступен для ультразвуковой дефектоскопии . Для ответственных трубопроводов это обязательное требование.
• Материал изготовления. Оба типа делают из углеродистых, низколегированных и нержавеющих сталей . Но воротниковые фланцы производят только из поковок или штамповок. Использование листового проката для типа 11 не допускается — это снижает прочность изделия .
• Температурный режим. Для плоских фланцев порог в 300°C критичен даже при невысоком давлении. При превышении порога металл ползет, и соединение теряет герметичность. Воротниковые держат до 600°C и выше при правильном подборе марки стали .

Бывает, что проектировщики закладывают плоские фланцы на давление 25 кгс/см² при температуре 280°C, а реальные условия эксплуатации оказываются жестче. Короткий пусковой пик до 320°C — и соединение начинает травить. Воротниковый фланец прощает такие перегрузки, плоский — нет.

Исполнения и материалы по ГОСТ 33259-2015

ГОСТ 33259-2015 гармонизирован с европейскими стандартами, но сохранил преемственность с советскими ГОСТами 12820 и 12821. В таблице ниже — соответствие старых и новых обозначений уплотнительных поверхностей.

Материалы фланцев подбирают под конкретную среду :

• Углеродистые стали (Ст3сп, 20, 20К) — для воды, пара, нейтральных газов при температурах от -30 до +300°C.
• Низколегированные (09Г2С, 16ГС, 15Х5М) — выдерживают мороз до -70°C и тепло до +475°C, стойки к сероводороду.
• Коррозионностойкие (12Х18Н10Т, 08Х18Н10Т) — для кислот, щелочей, высоких температур до +600°C и криогенных сред.

Практические рекомендации по монтажу

Сборка фланцевых соединений требует аккуратности. Вот несколько правил, которые уберегут от нестыковок на объекте.

При монтаже плоских фланцев оставляйте зазор от торца трубы до поверхности фланца — не меньше высоты катета сварного шва плюс 1 мм . Иначе брызги металла попадут внутрь, а шов окажется неполноценным.

Перед затяжкой проверяйте симметричность отверстий. Несовпадение не должно превышать половины разницы диаметров отверстия и болта . На практике это означает, что если отверстие 22 мм, а болт 20 мм, смещение допускается не более 1 мм. Иначе крепеж ляжет с перекосом.

Из нашей практики: часто экономят на прокладках, ставя паронит там, где нужны спирально-навитые. Результат — текущий фланец через месяц работы. Для сред группы А и Б (вредные вещества) применяйте ометалленные прокладки и фланцы с уплотнением шип-паз. Это исключает выдавливание материала .

Болты и шпильки затягивайте крест-накрест в три-четыре прохода. Для высокотемпературных сред (выше 300°C) обязательно смазывайте резьбу графитовой смазкой — иначе через год гайки не открутите .
